نقش دی اریتور در دیگ بخار یا هوازدا (دگازور) به انگلیسی Deaerator، دی اکسید کربن و گازهای نامحلول در آب را از بین می برد و قبل از دستگاه های دیگ بخار برای بالا رفتن بازدهی نصب شده بیشتر در صنایع پالایشگاهی به منظور هوازدایی از آب (دی اریتور در بویلر) استفاده می گردد.

دی اریتور چیست ؟

نقش دی اریتور در دیگ بخار که از دسته تجهیزات تاسیساتی بوده و نحوه کار آن بر پایه قانون هری دالتون عمل می کند. در دمای اشباع، گاز اکسیژن و نیتروژن آب با پایین ترین فشار جدا گشته و از دی گازور خارج می گردد و به دیگ بخار وارد نمی شود.

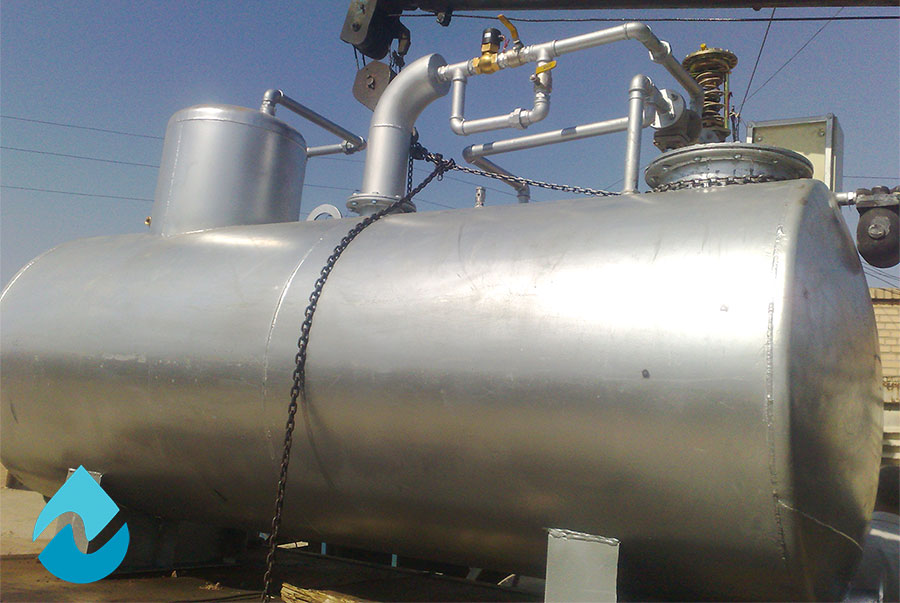

دی اریتور دیگ بخار

دی اریتور دستگاهی است که طی مراحلی گازهای محلول نامطلوب، اکسیژن و دی اکسید کربن و آمونیاک را از آب ورودی از بین می برد. اکسیژن آب، در سیستم های صنعتی بر روی جداره رسوب می کند و از ترکیب مواد شیمیایی دی اکسید کربن با اکسیژن آب، اسید کربنیک ساخته می شود. بویلر، دیگ بخار یا آب گرم تحت فشار در کارخانه های صنعتی و صنایع غذایی استفاده می گردد.

انتخاب دی اریتور

دی اریتور در دیگ بخار موجب پایین آمدن دی اکسید کربن و اکسیژن نامحلول در آب می گردد، که مانع از خورده شدن جداره های دیگ بخار بویلر می شود. با بالا رفتن دی اکسید کربن آب ورودی دیگ بخار، PH آب کمتر می گردد. اسیدی شده و موجب خورده شدن می گردد. دیریتور از تجهیزات تاسیساتی می باشد که تنها دمای آب را بالا نمی برد بلکه سطح آب را به منظور انتقال حرارت کارآمدتر و انتقال گاز محلول افزایش می دهد.

انواع دی اریتور

به منظور حذف گازهای نامحلول و اکسیژن در آب از دو نوع دستگاه دیریتور که از نوع دی اریتور سینی دار و دی اریتور فنری می باشد مورد استفاده قرار می گیرد که هر کدام را به اختصار بررسی خواهیم نمود و با عکس های دستگاه دگازور آشنا خواهیم شد.

جدول ظرفیت دی اریتور ساخت نروکالا

جدول مشخصات دی اریتور (DEAERATORS)
FITTING / فیتینگ									DIMENSION			DIMENSION
بوشن  (اینچ )									ابعاد منبع ذخیره			ابعاد هوازدا			مدل
تخلیه	سرریز	دماسنج فشارسنج	آب نما	کنترل سطح	خروجی گازها	ورودی بخار	خروجی آب	ورودی آّب	حجم مخزن	طول L	قطر D2	ارتفاع H	قطر D1	ظرفیت
in	in	in	in	in	in	in	in	in	m 3	cm	cm	cm	cm	m 3/ h
1	1	1/2	1/2	1	1	1	11/2	1	0/9	200	75	120	40	2/5	NE.DE.1
1	1	1/2	1/2	1	11/2	1	2	11/2	1/57	200	100	150	40	5	NE.DE.2
1	1	1/2	1/2	1	11/2	1	21/2	2	2/2	200	120	150	60	7/5	NE.DE.3
1	1	1/2	1/2	1	11/2	11/2	3	2	3/4	300	120	180	60	10	NE.DE.4
2	11/2	1/2	1/2	1	2	11/2	3	2	4/3	300	135	180	70	15	NE.DE.5
2	11/2	1/2	1/2	1	2	11/2	3	21/2	5/3	300	150	180	75	20	NE.DE.6
2	11/2	1/2	1/2	1	2	2	3	21/2	7	350	160	180	80	30	NE.DE.7
2	11/2	1/2	1/2	1	2	2	4	3	10	400	180	200	90	45	NE.DE.8
2	11/2	1/2	1/2	1	2	2	4	3	12/5	400	200	200	95	50	NE.DE.9

دی اریتور سینی دار

دی اریتور سینی دار،دیگ افقی با برآمدگی در میان آن است بر بالای این برآمدگی، کلاهک برجی قوسی قرار دارد. آب از بخش برجی  شکل وارد می شود روی سینی ها با منفذ های گوناگون قرار گرفته و به شکل افشانه شدن به سمت پایین انتقال می یابد.در همین زمان بخار هوازدا از بخش پایین با فشار کمتر به سمت بالا می رود و از منفذ های سینی رد می شود با برخورد این دو با هم، با بالا رفتن دمای آب در حد اشباع دما، قسمت زیادی از گازها جدا شده و با بخار هوازدا، از شیر تخلیه در قسمت بالای برج به بیرون می رود.

نقش دی اریتور در دیگ بخار

نقش دی اریتور در دیگ بخار برای جداسازی اکسیژن محلول در آب از جذب کننده های اکسیژن مثل سولفیت سدیم به منظور جدا نمودن اکسیژن به جا مانده به کار برده می شود. محصول نهایی این واکنش سولفیت سدیم، سولفات سدیم است.سولفات سدیم ضرری نداشته و در آخر آب از شیر تخلیه به منبع تغذیه در خارج از دی اریتور با فشار کمی هدایت می شود.

دی اریتور فنری

دی اریتور اسپری (فنری) شونده شامل درام افقی با دو بخش پیش گرم کن و هوازدا می باشد.

آب از طریق نازل های فنری با منفذهای کوچک به شکل اسپری و افشانه می شکند و به دی اریتور وارد می شود. بخار از طریق اسپری در کف درام دی اریتور با فشار کم آن را کمی گرم می کند. در مرحله بعدی وارد هوازدایی می شود. گازهای نامحلول و اکسیژن از شیر تعبیه شده در قسمت بالایی دستگاه به بیرون هدایت می گرد. سپس جاذب اکسیژن به آب اضافه می گردد و به پایین دستگاه به منظور به کار بردن در دیگ بخار هدایت می شود.

پر کاربرد ترین مواد شیمیایی جهت حذف اکسیژن از آب

• سولفیت سدیم (Na2SO3)
• دی اتیل هیدرکسیل آمین (DEHA)
• نیتریل تری استیک اسید (NTA)
• اتیلن دی آمین تتراستیک اسید (EDTA)
• هیدرازین (N2H4)
• کربوهیدرازین
• هیدروکینون

مضرات عدم استفاده از دی اریتور

• کاهش راندمان بویلر
• خوردگی داخل دیگ بخار
• بالارفتن بلوداون در دیگ بویلر

محل نصب دی اریتور

محل نصب هوازدا در کارخانه های مواد غذایی و لبنیاتی، بیمارستان ها، پالایشگاه ها، بخش کشاورزی مثل گلخانه و صنایع است.
